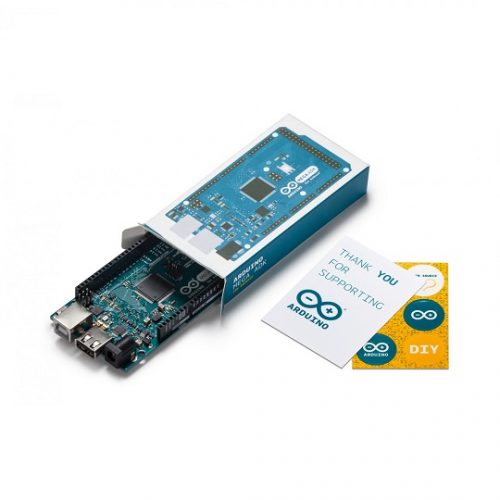

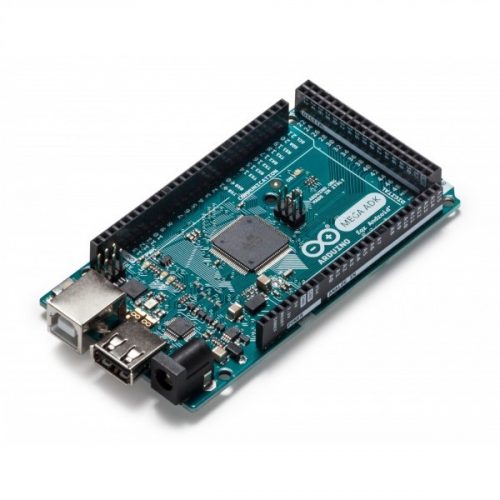

Arduino Mega ADK

Descripción

El Arduino ADK está basado en el poderoso microcontrolador ATmega2560. Este posee un host USB para conectar teléfonos con sistema operativo Android, además posee una fuente de voltaje que convierte y eleva el voltaje desde la fuente DC para cargar el teléfono mientras está conectado al Arduino ADK.

Esta versión del ADK la R3 tiene compatibilidad de pines y esta basado en el Arduino Mega 2560 R3.

Características:

• Microcontrolador: ATmega2560.
• Voltaje de operación: 5V.
• Voltaje de entrada (recomendado): 7-12V.
• Voltaje de entrada (máximo): 6-20V.
• Pines de entrada/salida digital: 54 (15 se pueden usar como PWM).
• Pines de entrada análogos: 16.
• Corriente DC por cada pin de entrada/salida: 40mA.
• Corriente DC para el pin de 3.3V: 50mA.
• Memoria Flash: 256KB (8KB usados por el Bootloader).
• SRAM: 8KB.
• EEPROM: 4KB.
• Frecuencia de reloj: 16MHz.
• Chip USB host: MAX3421E.

Enlaces:

• Web fabricante
• Datasheet ATmega2560
• Esquemático
• IDE Arduino
